플로어드레인
SY-FD-3410
SY-FD-3410 이중공조실육가
병원, 연구실, 빌딩 등 광범위하게 사용
스테인리스50Ø · 75Ø · 100Ø
| 모델 | SY-FD-3410 |
|---|---|
| 분류 | 플로어드레인 |
| 재질 | 스테인리스 |
| 규격 | 50Ø · 75Ø · 100Ø |
| 용도 | 병원, 연구실, 빌딩 등 광범위하게 사용 |
재질 구성
재질: 이중육가(주철제)와 상부(SUS 304)
규격Unit : mm
| PIPE SIZE | A | B | H¹ | H² | |
|---|---|---|---|---|---|
| MIN | MAX | ||||
| 50Ø | 170 | 150×150 | 45 | 10 | 40 |
| 170 | 200×200 | 45 | 10 | 40 | |
| 75Ø | 185 | 150×150 | 50 | 10 | 45 |
| 185 | 200×200 | 50 | 10 | 45 | |
| 100Ø | 220 | 150×150 | 50 | 10 | 45 |
| 220 | 200×200 | 50 | 10 | 45 | |
※ "W"소켓 사용가능, 上·下 적용
제주 및 도서산간 지역은 추가 배송비가 부과됩니다. · 비표준 규격·수량은 전화 또는 온라인 상담으로 문의해 주세요.
상세 설명
상·하부가 분리되는 이중(높이 조절형) 공조실 육가입니다. 배관을 먼저 시공하고 나중에 타일·마감 높이에 맞춰 높이를 조절할 수 있으며, 봉수(고인 물) 로 하수구 냄새를 막습니다. 원뿔형(꼬깔) 집수 구조라 배수가 정확히 필요한 곳에 적합합니다.
높이 조절식 이중 구조
상·하부가 분리되고 상·하부에 나사산이 있어, 배관을 먼저 잡은 뒤 타일·마감 두께에 맞춰 돌려서 높이를 조절합니다. 마감 후 바닥과 수평을 맞추기 쉬워 시공이 깔끔합니다.
냄새를 막는 봉수
물받이에 물이 고이는 봉수 구조라, 배수관에서 올라오는 하수구 냄새를 차단합니다.
원뿔형(꼬깔) 집수
윗면이 원뿔형(꼬깔)으로 모여 물을 한 점으로 정확히 모아 배수합니다. 배수 위치를 정확히 잡아야 하는 곳에 유리합니다.
하부 재질 — 주철
물받이(하부)가 주철로, 강도와 내구성이 좋습니다. 스테인리스 물받이 형(스텐 이중공조실육가)도 있어, 내식·위생이 더 중요한 환경에서는 그쪽을 선택할 수 있습니다.
이런 곳에
- 공조실·기계실 등 바닥 배수가 필요한 실내
- 마감 높이를 맞춰야 하는 현장
- 냄새 차단(봉수)이 필요한 곳

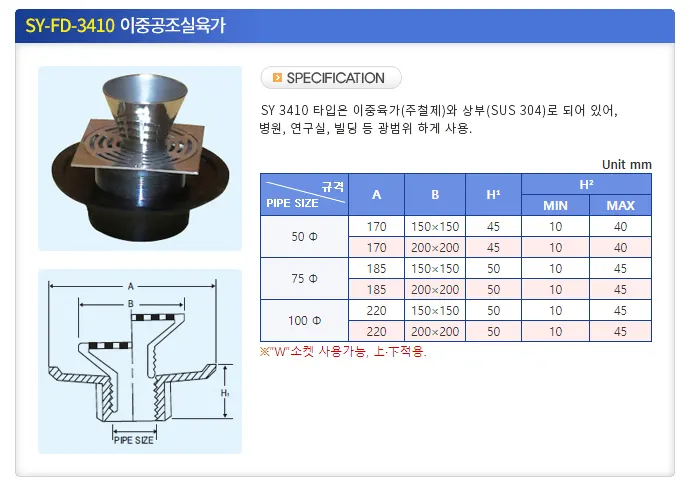

규격·도면
상·하부 연장 소켓 (선택)
설치 높이가 더 필요하면 상·하부 사이에 연장 소켓을 끼워 높이를 늘릴 수 있습니다. 주물·스테인리스 두 가지가 있어 본체 재질·설치 환경에 맞춰 선택합니다.
