SY-RD-6310 강관용 이중 루프드레인

옥상 빗물을 강관 우수입관으로 내려보내는 강관용 이중(높이 조절형) 루프 드레인입니다. 상·하부가 분리되어 돌려서 높이를 조절할 수 있고, 윗면 **원통형 망 (높은 높이)**이 낙엽·이물질을 거릅니다.

강관 우수입관에 나사 체결

연결 강관에 나사산으로 체결해, 강관 현장에서 누수 없이 안정적으로 연결합니다. (PVC 배관 현장에는 PVC관용을 사용하세요.)

이중식 — 높이 조절

상·하부가 분리되는 이중 구조라, 기초 콘크리트에 하부를 매립한 뒤 단열·방수·마감 두께에 맞춰 돌려서 높이를 조절합니다. 옥상은 단열재·방수층·마감 콘크리트가 겹쳐 깊이가 깊어지므로, 높이 조절이 시공의 핵심입니다.

원통형 거름망 — 높은 높이

윗면이 **원통형 망(거름망)**으로, 이 제품은 망 높이가 높은 타입입니다. 옆면까지 트인 면적이 커서 낙엽·이물질이 많은 환경에서도 옆면으로 물길이 남아 막힘에 더 강합니다. 망 높이가 낮은 타입도 있어, 외관·환경에 맞춰 선택할 수 있습니다.

두 제품(6300·6310)은 망(뚜껑)의 높이만 다른 같은 강관용 이중 루프 드레인입니다.

상·하부 연장 소켓 (선택)

설치 높이가 더 필요하면 상·하부 사이에 연장 소켓을 끼워 높이를 늘릴 수 있습니다.

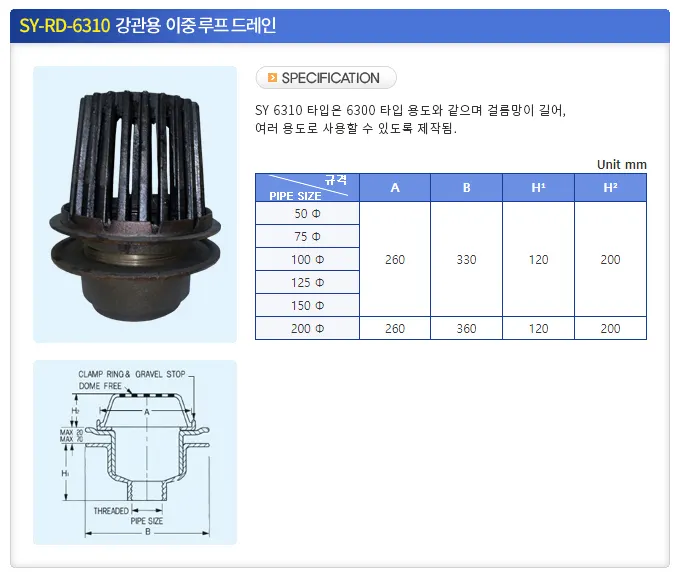

규격·도면

구조관에도 쓰려면 — 구조관 소켓

강관용 드레인은 강관 파이프에 연결됩니다. 구조관 배관에 쓰려면 구조관 소켓으로 나사산·사이즈 차이를 해결해 연결할 수 있습니다.

자세히 → 강관용 드레인에 구조관 사용하기 (기술 가이드)

전체

하부

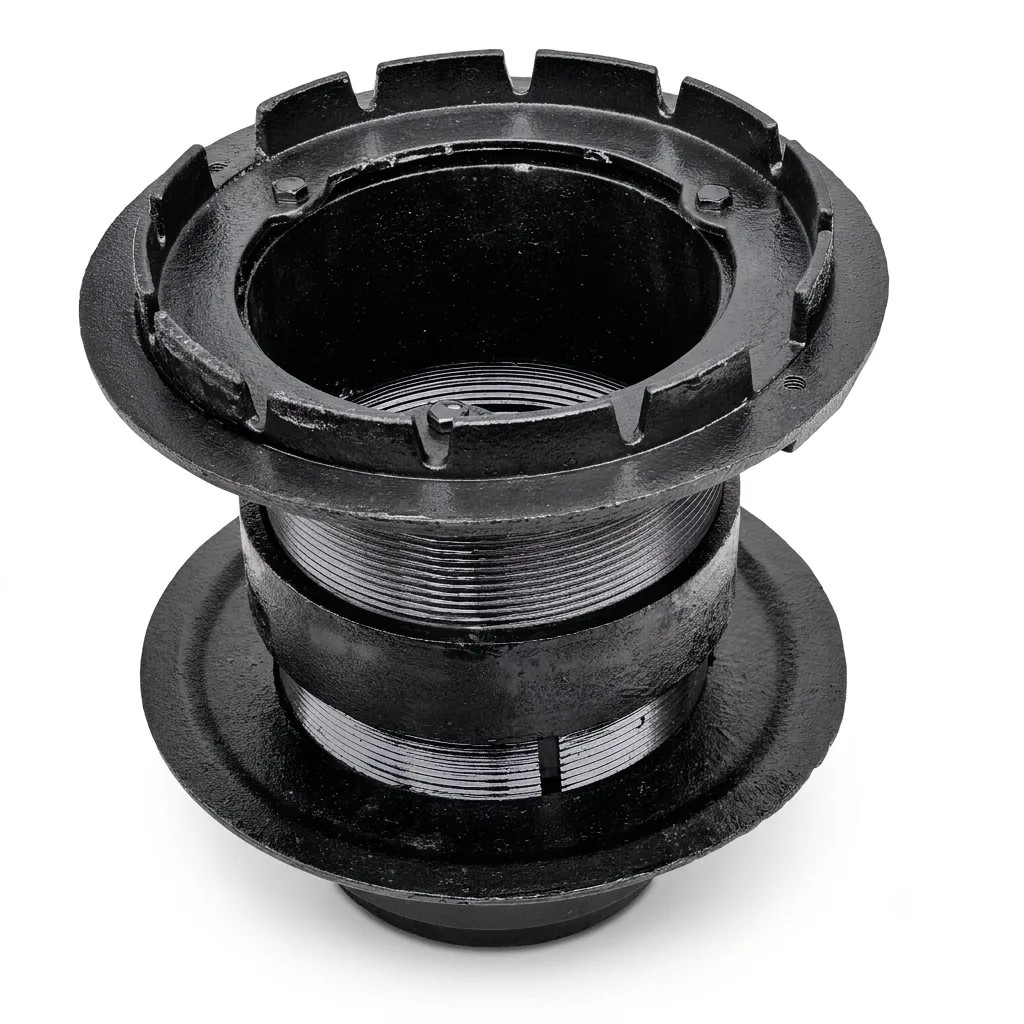

중간 결합

단면

연장 소켓 (옵션)

연장 결합

연장 소켓은 옵션입니다. 설치 높이가 더 필요할 때 사용하며, 필요 시 함께 주문해 주세요. → 소켓 제품 보기: 주철 W소켓 · 스텐 W소켓

강관용 소켓 (옵션)

PVC 닛쁠 (옵션)

위 소켓·닛쁠은 옵션입니다. 필요 시 함께 주문해 주세요.

도면
