루프드레인강관용
SY-RD-6350
SY-RD-6350 강관용 삼중 루프 드레인
주철강관용50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø
| 모델 | SY-RD-6350 |
|---|---|
| 분류 | 루프드레인 |
| 재질 | 주철 |
| 관용 | 강관용 |
| 규격 | 50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø |
재질 구성
재질: 주철제
규격Unit : mm
| PIPE SIZE | A | B | H¹ | H² | H³ |
|---|---|---|---|---|---|
| 50Ø | 190 | 300 | 90 | 60 | 80 |
| 75Ø | 190 | 300 | 90 | 60 | 80 |
| 100Ø | 190 | 300 | 90 | 60 | 80 |
| 125Ø | 255 | 350 | 90 | 60 | 80 |
| 150Ø | 255 | 350 | 90 | 60 | 80 |
| 200Ø | 255 | 350 | 90 | 60 | 80 |
| 250Ø | 260 | 430 | 80 | 40 | 90 |
| 300Ø | 260 | 480 | 80 | 40 | 90 |
제주 및 도서산간 지역은 추가 배송비가 부과됩니다. · 비표준 규격·수량은 전화 또는 온라인 상담으로 문의해 주세요.
상세 설명
옥상 빗물을 강관 우수입관으로 내려보내는 강관용 삼중(높이 조절형) 루프 드레인입니다. 하부·중앙·상판 세 단으로 이루어져 높이 조절 폭이 크고, 윗면 원통형 거름망이 낙엽·이물질을 거릅니다.

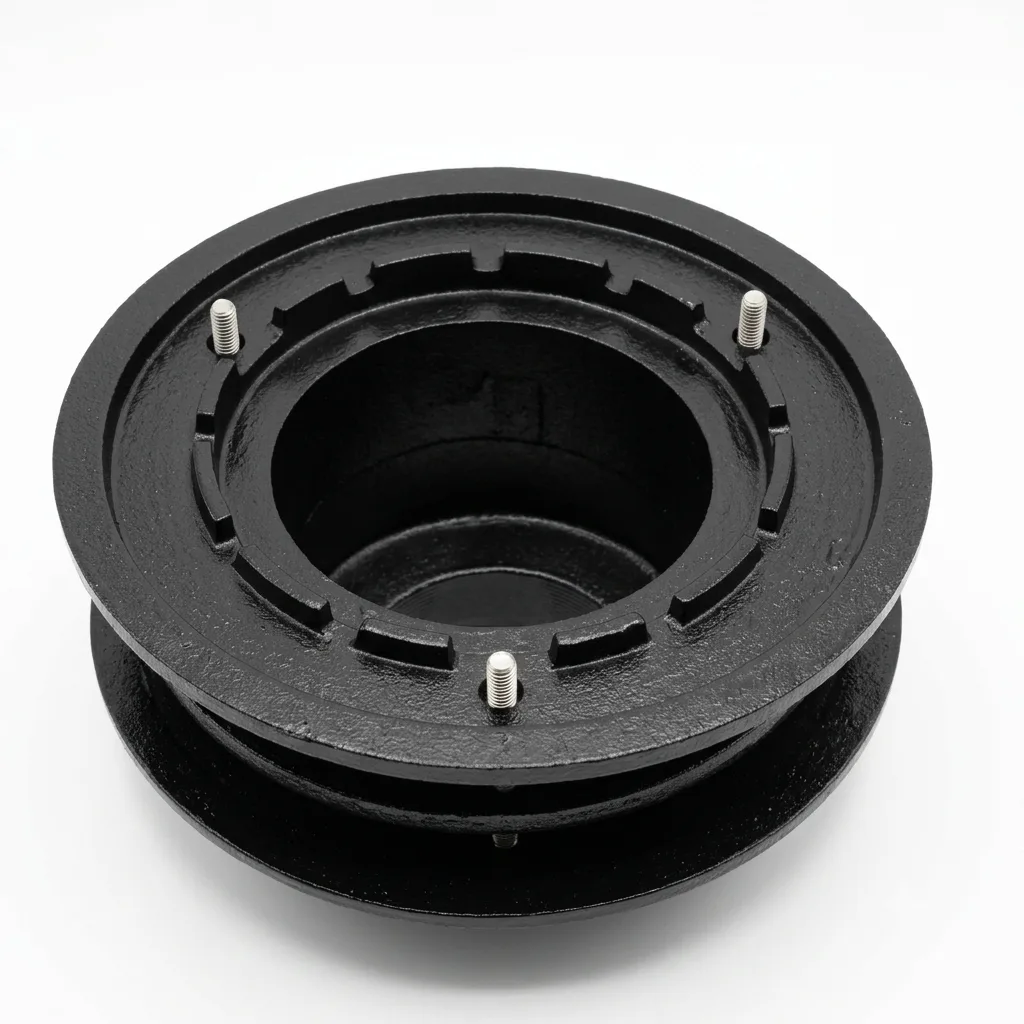

삼중식 — 넓은 높이 조절 범위
하부·중앙·상판 세 단을 볼트로 조절해, 단열·방수·마감으로 깊어진 옥상 단면에 맞춰 높이를 크게 조절할 수 있습니다. 이중식보다 조절 폭이 커, 단면이 깊거나 높이 편차가 큰 현장에 적합합니다.
강관 우수입관에 나사 체결
연결 강관에 나사산으로 체결해, 강관 현장에서 누수 없이 안정적으로 연결합니다. (PVC 배관 현장에는 PVC관용을 사용하세요.)
원통형 거름망
윗면 원통형 망이 낙엽·이물질을 거르면서 빗물을 받습니다. 옆면까지 트여 막힘에 강합니다.

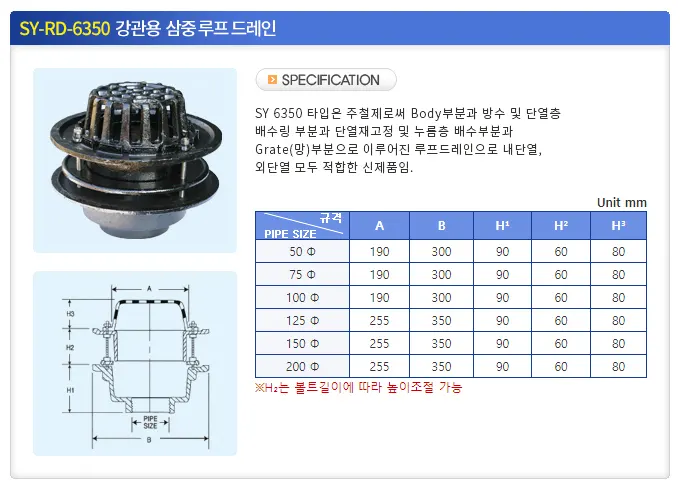

규격·도면
구조관에도 쓰려면 — 구조관 소켓
강관용 드레인은 강관 파이프에 연결됩니다. 구조관 배관에 쓰려면 구조관 소켓으로 나사산·사이즈 차이를 해결해 연결할 수 있습니다.
