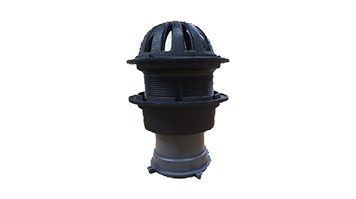

SY-RD-5000 PVC관용 이중루프드레인

아파트 및 슬라브 건축물에 다양하게 사용 가능

주철PVC관용75Ø · 100Ø · 125Ø · 150Ø

모델	SY-RD-5000
분류	루프드레인
재질	주철
관용	PVC관용
규격	75Ø · 100Ø · 125Ø · 150Ø
용도	아파트 및 슬라브 건축물에 다양하게 사용 가능

재질 구성

재질: Body(주철)와 Dome Grate(망, 주철)

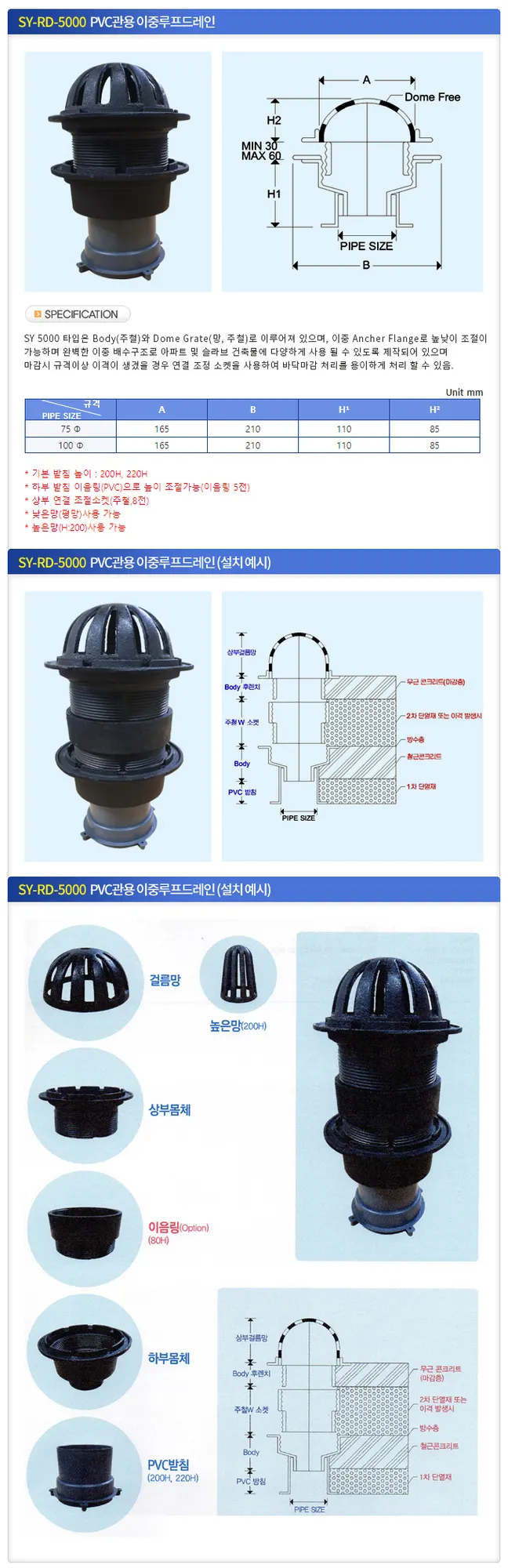

규격Unit : mm

PIPE SIZE	A	B	H¹	H²
75Ø	165	210	110	85
100Ø	165	210	110	85

※ 기본 받침 높이 200H·220H, 하부 아울링으로 높이조절 가능, 상부 연결조절소켓(주철)·낮은망/높은망(H:200) 사용 가능 (Option)

이 제품 견적·상담 문의

제주 및 도서산간 지역은 추가 배송비가 부과됩니다. · 비표준 규격·수량은 전화 또는 온라인 상담으로 문의해 주세요.

상세 설명

PVC 우수입관용 이중식(높이 조절형) 루프 드레인입니다. 상·하부가 분리되어 돌려서 높이를 조절할 수 있어, 거푸집에 구멍을 뚫지 않고 콘크리트 타설 높이에 맞춰 시공할 수 있습니다.

거푸집 구멍이 필요 없는 높이 조절식

기존 일체형 방식은 상·하부가 붙어 있어, 타설 높이를 맞추려면 거푸집에 구멍을 뚫어 끼워야 했습니다. 번거롭고 시간이 많이 걸리는 작업이었습니다.

이 제품은 상·하부가 분리되어, 윗부분을 돌려서 높이를 조절합니다. 거푸집에 구멍을 낼 필요가 없어 현장 시공이 훨씬 편하고 빠릅니다.

PVC관용 높이 조절식입니다. (강관용 높이 조절형은 3중식)

빠지지 않는 깊은 돔 거름망

윗면 돔형 거름망(스트레이너)을 깊게 설계했습니다. 망이 본체 안쪽으로 깊이 물려 들어가, 피스(나사)로 고정하지 않아도 손으로 들어내기 전에는 이탈할 염려가 없습니다. 청소할 때는 들어내고, 평소엔 단단히 자리를 지킵니다.

이중 방수 구조

드레인 둘레에 방수포를 물어 마감할 수 있도록 날개(플랜지) 와 경사를 두었습니다. 빗물과 방수층의 물이 홈을 따라 자연스럽게 본체 안으로 흘러들도록 했고, 위·아래 두 경로로 이중 방수가 되도록 했습니다. 옥상 누수가 자주 생기는 드레인 주변을 확실히 잡아 줍니다.
