루프드레인강관용
SY-PD-6610(A/B)
SY-PD-6610 주철 벽체형 드레인(강관용)
우수관 외벽 설치시 사용
스테인리스강관용50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø
| 모델 | SY-PD-6610(A/B) |
|---|---|
| 분류 | 루프드레인 |
| 재질 | 스테인리스 |
| 관용 | 강관용 |
| 규격 | 50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø |
| 용도 | 우수관 외벽 설치시 사용 |
재질 구성
재질: Body(주철)와 격자 Grate(SUS 304)
규격Unit : mm
| PIPE SIZE | A | H |
|---|---|---|
| 50Ø | 185 | 130 |
| 75Ø | 215 | 155 |
| 100Ø | 210 | 170 |
| 125Ø | 220 | 190 |
| 150Ø | 230 | 210 |
| 200Ø | 250 | 270 |
| 250Ø | 205 | 325 |
| 300Ø | 205 | 325 |
※ 강관 Nipple 배관용 / 백강관·SUS관·닛블 배관용
제주 및 도서산간 지역은 추가 배송비가 부과됩니다. · 비표준 규격·수량은 전화 또는 온라인 상담으로 문의해 주세요.
상세 설명
주철 벽체형 드레인(강관용) 입니다. 물을 바닥 아래가 아니라 벽(측면)으로 빼내는 배수구로, 발코니·옥상 가장자리 등 측면 배수가 필요한 곳에 씁니다. 강관용 배관에 나사산으로 체결하며, A형·B형 두 가지 형태가 있습니다.
벽체형 — 측면(벽) 배수
물을 아래로 내리는 대신 벽을 통해 옆으로 배출합니다. 발코니·옥상 파라펫처럼 아래로 빼기 어려운 위치에 적합합니다.
강관 배관 연결
강관용이라 하부 연결부 나사산에 강관용 배관을 돌려 끼워 체결합니다. (PVC 배관 현장에는 PVC관용 벽체형을 사용하세요.)

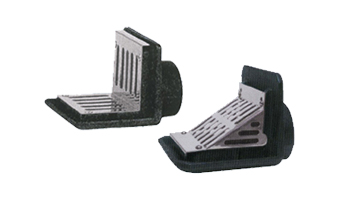

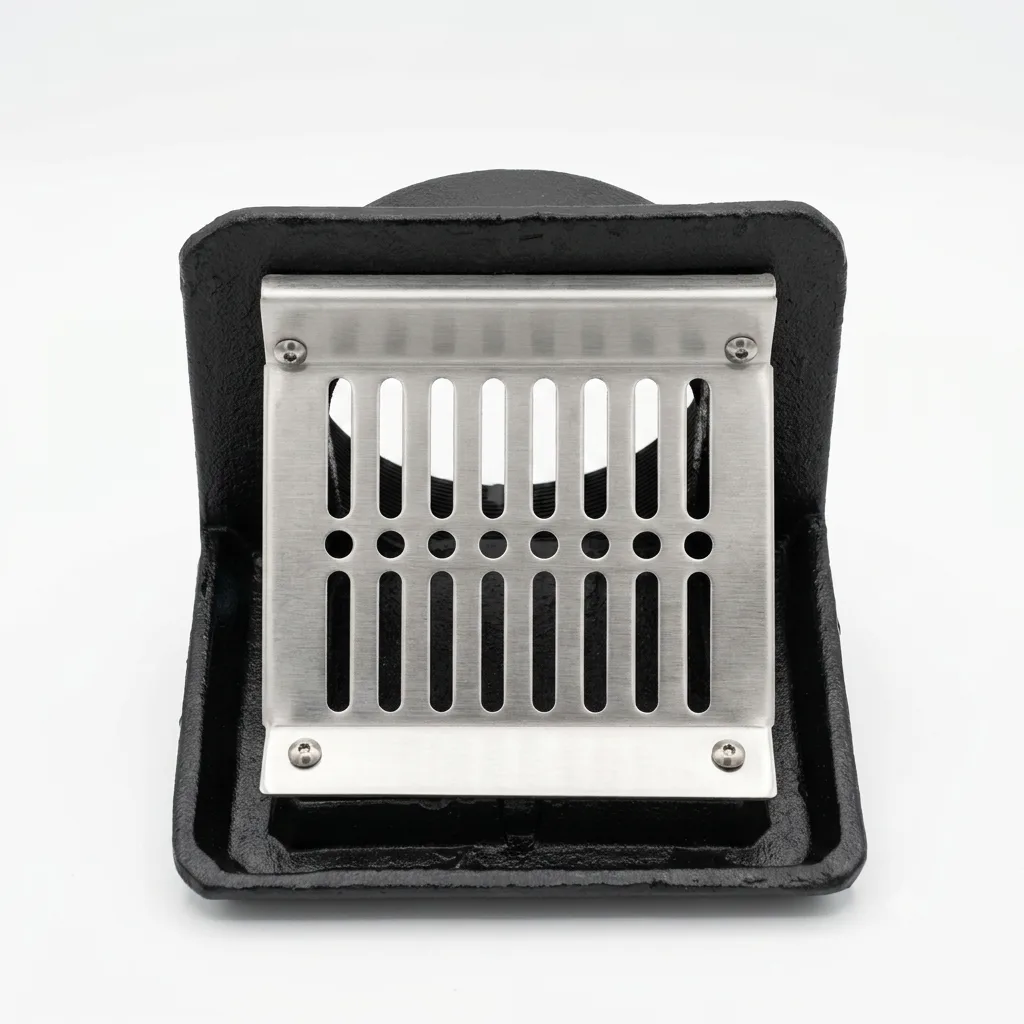

A형·B형
설치 방향·현장 조건에 맞춰 A형 / B형 중 선택합니다. 각 형태의 정면·측면·후면은 위 사진을 참고하세요.
주철의 강도·내구
주철 재질이라 강도·내구성이 좋고, 윗면 거름망(망)이 이물질을 거릅니다.

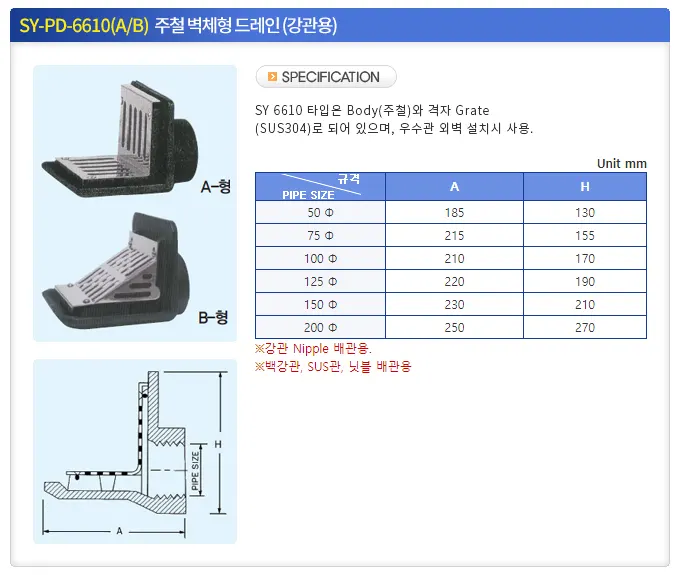

규격·도면

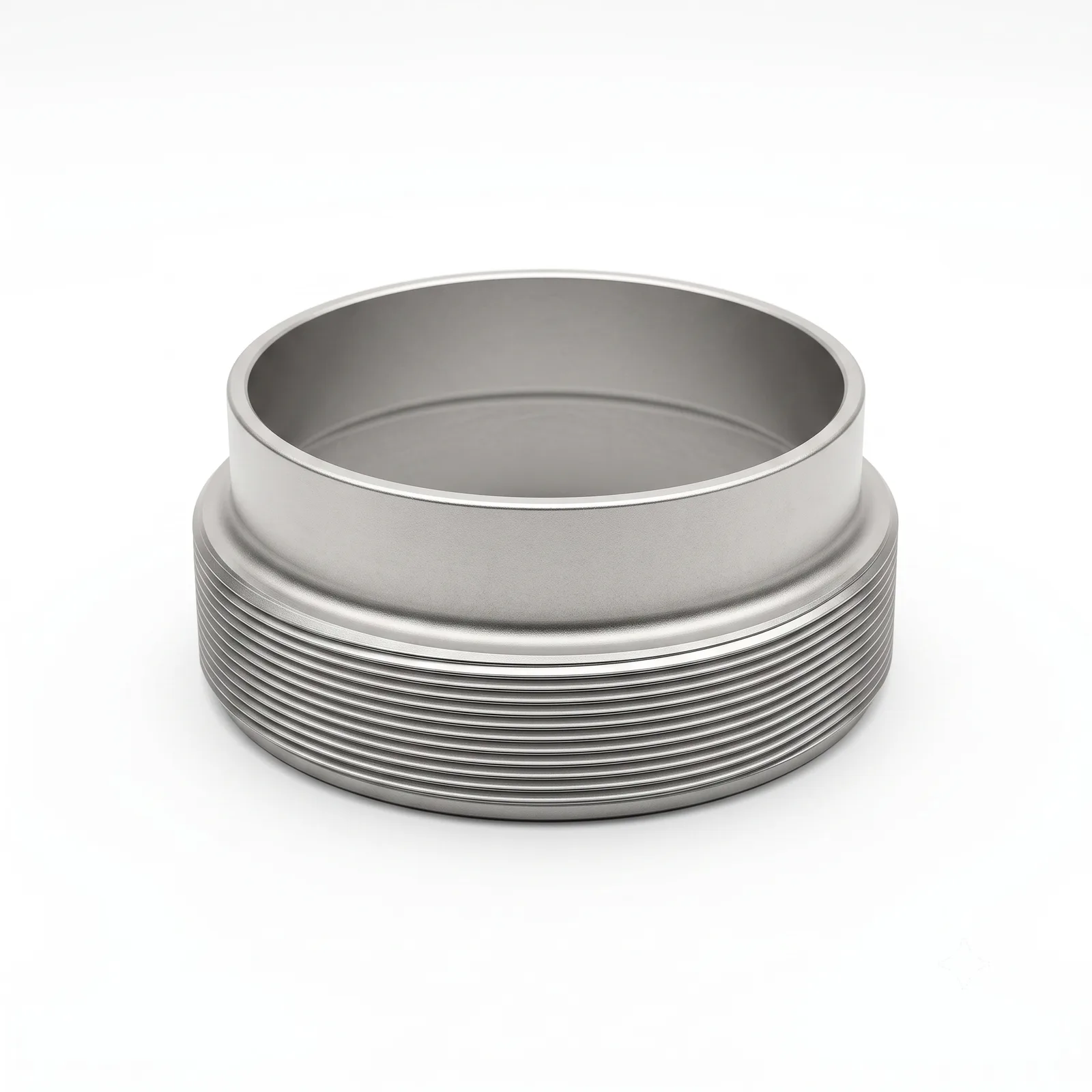

구조관에도 쓰려면 — 구조관 소켓
강관용 드레인은 강관 파이프에 연결됩니다. 구조관 배관에 쓰려면 구조관 소켓으로 나사산·사이즈 차이를 해결해 연결할 수 있습니다.
