루프드레인강관용
SY-RD-6300
SY-RD-6300 강관용 이중 루프 드레인
많은 건축물에 다양하게 사용됨
주철강관용50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø
| 모델 | SY-RD-6300 |
|---|---|
| 분류 | 루프드레인 |
| 재질 | 주철 |
| 관용 | 강관용 |
| 규격 | 50Ø · 75Ø · 100Ø · 125Ø · 150Ø · 200Ø |
| 용도 | 많은 건축물에 다양하게 사용됨 |
재질 구성
재질: Body(주철)와 Dome Grate(망, 주철)
규격Unit : mm
| PIPE SIZE | A | B | H¹ | H² |
|---|---|---|---|---|
| 50Ø | 260 | 330 | 120 | 90 |
| 75Ø | 260 | 330 | 120 | 90 |
| 100Ø | 260 | 330 | 120 | 90 |
| 125Ø | 260 | 330 | 120 | 90 |
| 150Ø | 260 | 330 | 120 | 90 |
| 200Ø | 260 | 360 | 120 | 95 |
※ 낮은망 사용가능 / 상부 이음링 (Option)
제주 및 도서산간 지역은 추가 배송비가 부과됩니다. · 비표준 규격·수량은 전화 또는 온라인 상담으로 문의해 주세요.
상세 설명
옥상 빗물을 강관 우수입관으로 내려보내는 강관용 이중(높이 조절형) 루프 드레인입니다. 상·하부가 분리되어 돌려서 높이를 조절할 수 있고, 윗면 **원통형 망 (낮은 높이)**이 낙엽·이물질을 거릅니다.
강관 우수입관에 나사 체결
연결 강관에 나사산으로 체결해, 강관 현장에서 누수 없이 안정적으로 연결합니다. (PVC 배관 현장에는 PVC관용을 사용하세요.)
이중식 — 높이 조절
상·하부가 분리되는 이중 구조라, 기초 콘크리트에 하부를 매립한 뒤 단열·방수·마감 두께에 맞춰 돌려서 높이를 조절합니다. 옥상은 단열재·방수층·마감 콘크리트가 겹쳐 깊이가 깊어지므로, 높이 조절이 시공의 핵심입니다.
원통형 거름망 — 낮은 높이
윗면이 **원통형 망(거름망)**으로 낙엽·이물질을 거르면서 빗물을 받습니다. 이 제품은 망 높이가 낮은 타입입니다. 망 높이가 더 높은 타입도 있어, 낙엽이 많거나 배수 면적을 더 확보해야 하는 현장에서는 그쪽을 선택할 수 있습니다.
두 제품(6300·6310)은 망(뚜껑)의 높이만 다른 같은 강관용 이중 루프 드레인입니다.

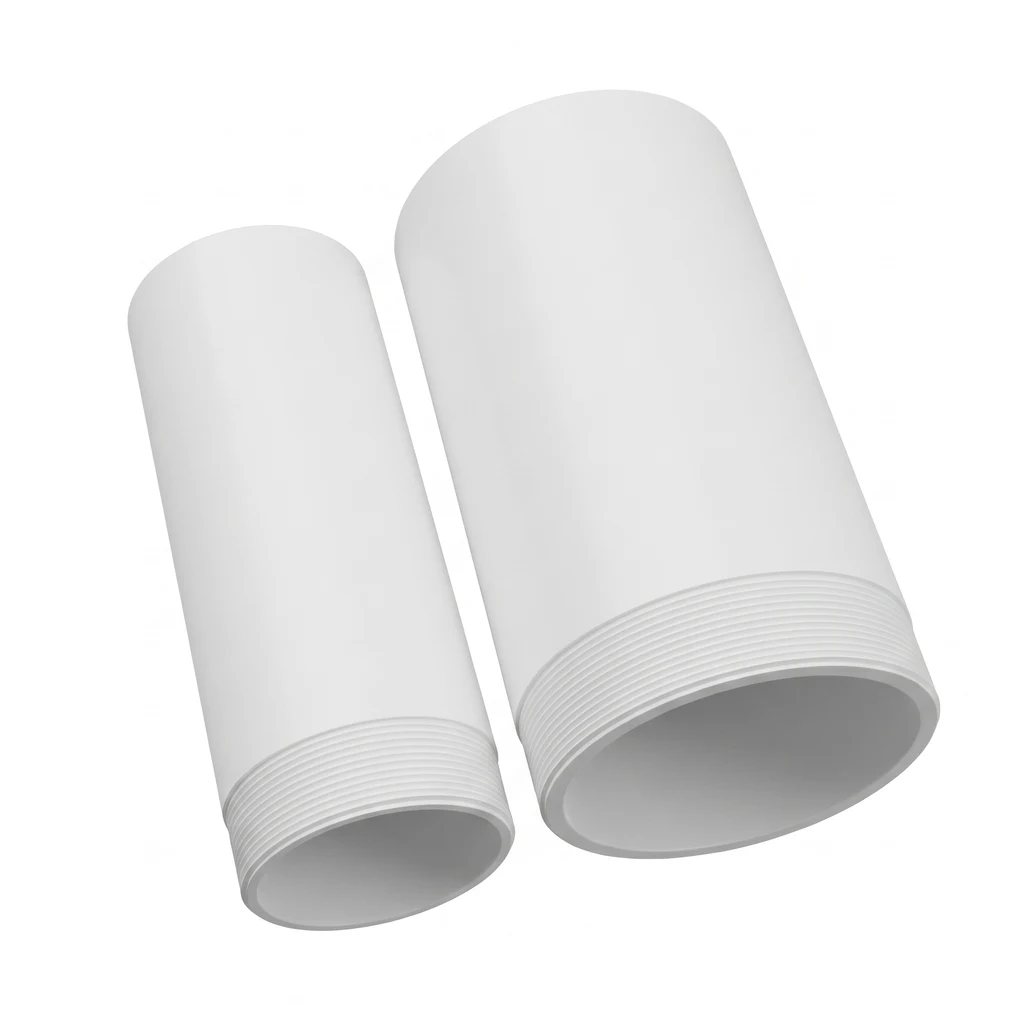

상·하부 연장 소켓 (선택)
설치 높이가 더 필요하면 상·하부 사이에 연장 소켓을 끼워 높이를 늘릴 수 있습니다.

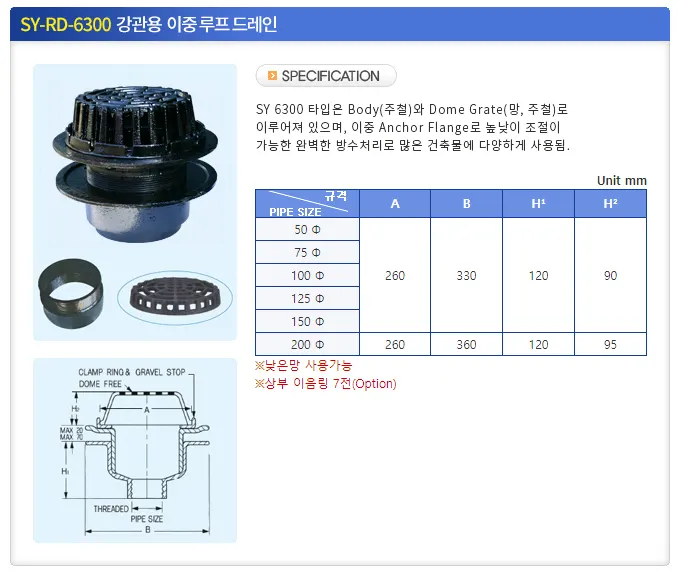

규격·도면

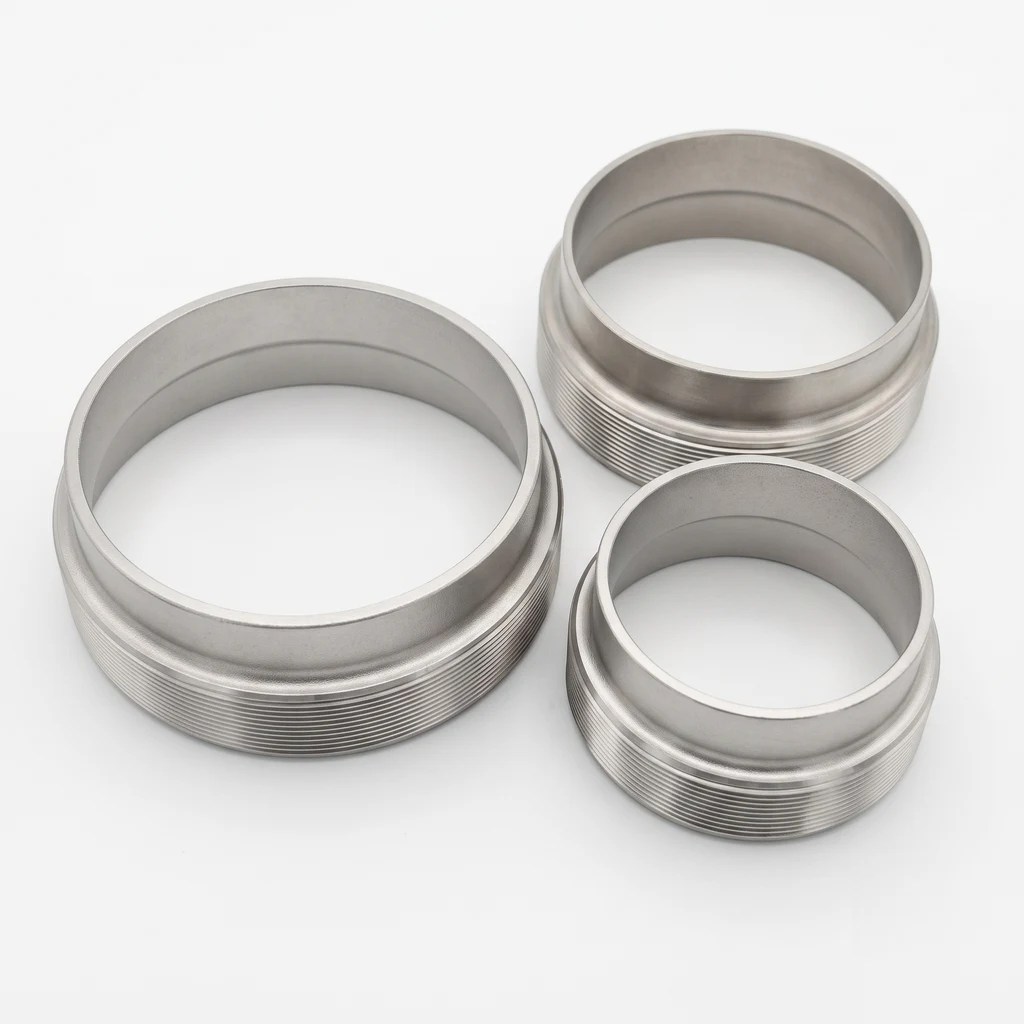

구조관에도 쓰려면 — 구조관 소켓
강관용 드레인은 강관 파이프에 연결됩니다. 구조관 배관에 쓰려면 구조관 소켓으로 나사산·사이즈 차이를 해결해 연결할 수 있습니다.
